Новый микроскоп ФемтоСкан Х выходит в продажу

ЗАО «ЦПТ» готовит к выпуску новую модель сканирующего зондового микроскопа, ориентированного на применение в исследованиях биологических объектов. Новый прибор обладает рядом выдающихся характеристик, которые позволят ему занять достойное место в ряду научно-исследовательских инструментов современной лаборатории.

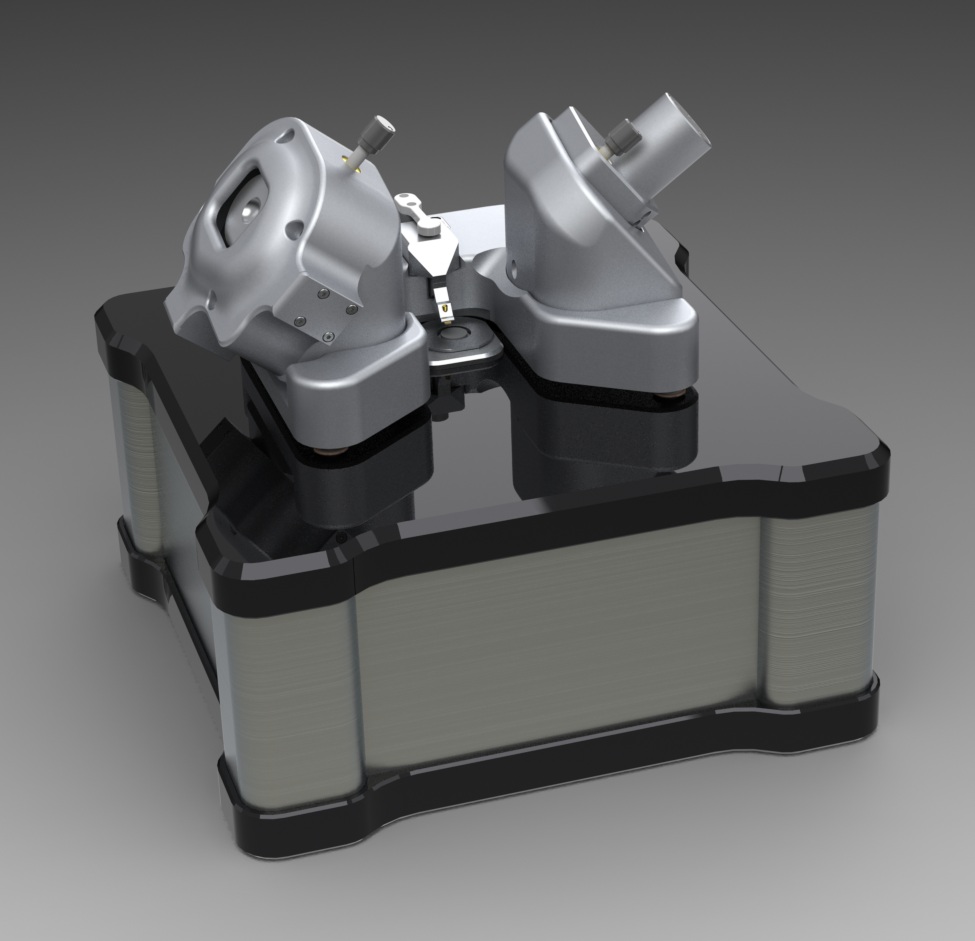

ФемтоСкан X

Электронная начинка прибора включает скоростные высокоточные АЦП и ЦАП. Управление осуществляется современным FPGA процессором, который позволяет аппаратно реализовывать несколько независимых каналов обратной связи на частоте 100 КГц, что обеспечивает время снятия 1 кадра 1024х1024 точек за 21 секунду. Но этим возможности электроники не ограничиваются, и максимальная скорость сканирования обеспечивает снятие 1 кадра 4096х4096 точек за 34 секунды.

Микроскоп реализует все стандартные режимы сканирования: СТМ, контактный и резонансный АСМ, режим силового картирования, литография, резистивный, электростатический, магнитный режимы. Сканирование может осуществляться как на воздухе, так и в жидкостной ячейке.

Для снятия частотных характеристик кантилевера реализован режим быстрого сканирования, позволяющий получить выборку сигнала длиной 16*10⁶ точек с периодом 1 мкс, что дает спектр сигнала в диапазоне от 0 до 500 КГц с разрешением 0,03 Гц.

Микроскоп оснащен автоматической трехкоординатной микрометрической системой позиционирования с полем перемещения 5х5х5 мм.

В область сканирования образца обеспечен доступ для оптической подсистемы с внешним размером объектива до 45 мм, минимальным удалением до образца 25 мм.

Отличительными особенностями микроскопа являются:

· Современная высокоскоростная электроника

· Свободный доступ в область образца

· Легкость установки кантилевера

· Полное управление через Интернет

Для управления микроскопом разработано кросс-платформенное программное обеспечение, работающее в операционных системах семейств Windows, Linux, и MacOS.

Так же для управления прибором может использоваться хорошо зарекомендовавшее себя ПО ФемтоСкан Онлайн, с помощью которого возможно удаленное управление прибором в многопользовательском режиме, проведение обучения и техническая поддержка.

Сводная таблица технических параметров

Максимальное разрешение при сканировании поверхности	2²⁰ точек по одной координате
Максимальная скорость сканирования [длина строки]х[число строк] @ [частота строк] – [время снятия кадра ММ:СС]	512х512 @ 976 Гц – 00:00.5, 1024х1024 @ 488 Гц – 00:02, 2048х2048 @ 244 Гц – 00:08, 4096х4096 @ 122 Гц – 00:34, 8192х8192 @ 61 Гц – 02:14
Частота оцифровки	1 МГц
Подсистема ЦАП	4х20 бит, 1 МГц
Подсистема АЦП	4х18 бит, 1 МГц
Система точного позиционирования	10х10х2 мкм, 100х100х8 мкм, в пределах поля сканирования с точностью 20 бит, поворот кадра на произвольный угол с разрешением 0,01 градус
Система грубого позиционирования	5х5х10 мм (XxYxZ), точность позиционирования XY 1 мкм, точность позиционирования Z 10 нм 3 асинхронных (X,Y,Z) шаговых двигателя, с остановкой по: · концевым выключателям, · входу в заданный диапазон данных АЦП · входу в заданный диапазон данных ЦАП обратной связи
Подсистема обратной связи	Аппаратно реализованная, макс. частота 100 КГц, 2 независимых контура, число коэффициентов IIR-фильтра 32
Генераторы частоты	2 независимых синхронизированных по клоку, разрешение по частоте 32 бита в диапазоне 0-10 МГц
Высоковольтные усилители	3х[-200 ÷ +200]В, RMS шума 1 мВ
Параметры для установки оптической подсистемы	Удаление от образца мин. 25 мм Диаметр объектива макс. 45 мм Вынос объектива мин. 70 мм (вынос объектива + удаление от образца не менее 95 мм)
